岩心图象高分辨率采集仪器是专门用于岩心图象高分辨率采集的机电一体化设备。该仪器由 3CCD
高分辨率线阵数码成像装置、高显色性无频闪专业光源、岩心驱动机械装置、岩心图象采集自动控制、采集装置与岩心图象库接口等部分构成。通过岩心图文综合管理、分析处理系统的岩心图象采集处理界面进行操作，能够实现岩心图象的自动化采集、编辑、处理，并直接以常用图象格式或JPEG
标准压缩格式存入岩心图象库。 该仪器由华孚信息技术有限公司独立研制完成，已获国家专利 （专利号ZL 99 2
37821.4）,并在全国31家油田生产、科研单位投入使用，市场占有率超过80%。设备操作简单、自动化程度高，采集的岩心图象非常清晰、不失真，是采集岩心图象、永久性保存岩心信息的最佳设备，填补了国内外一项空白。
我公司现生产二种型号的岩心图象高分辨率采集仪器：

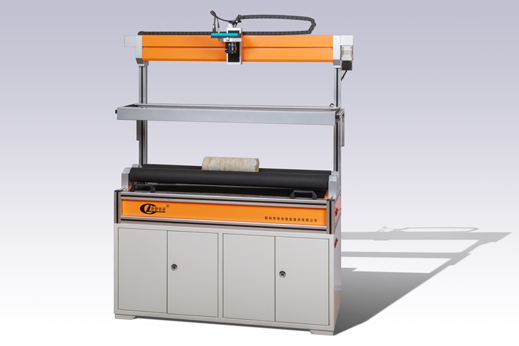

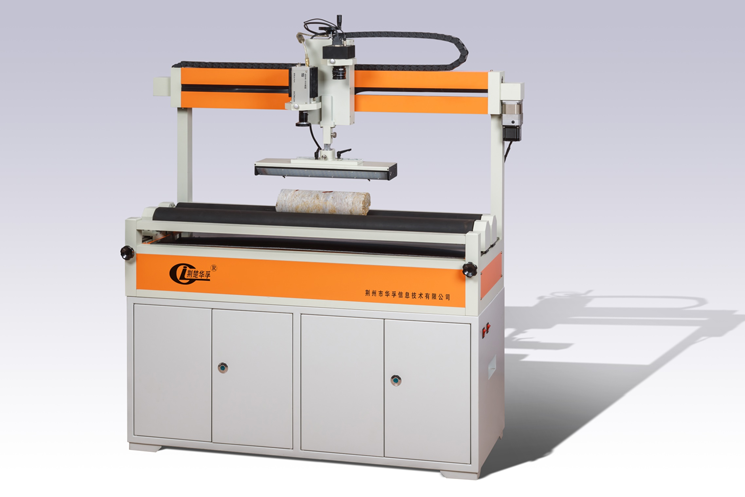

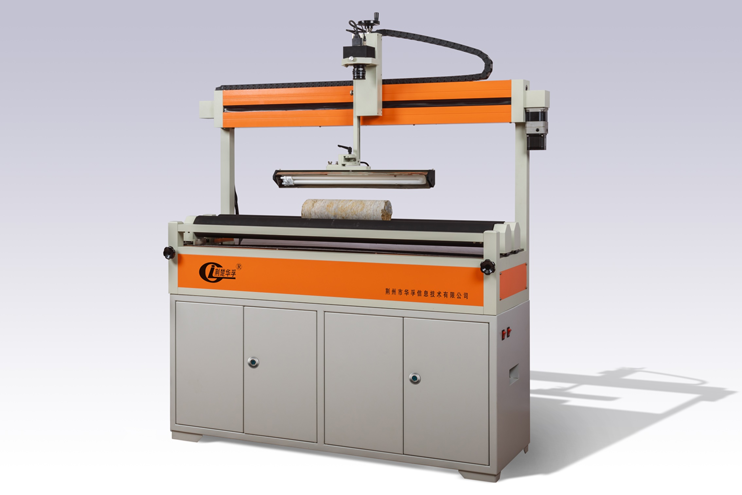

1、YXCJ-Ⅵ型岩心图象高分辨率采集仪，主要用于岩心库房的岩心图象高分辨率采集、管理和岩心分析；

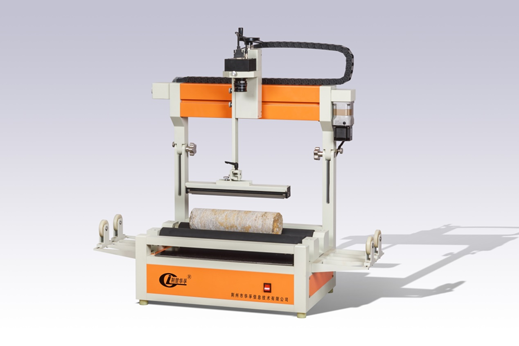

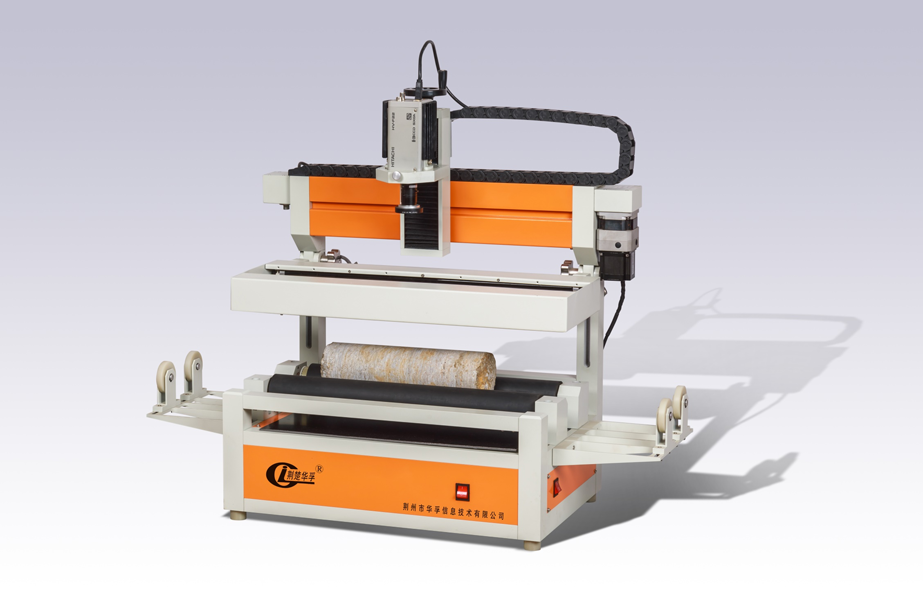

2、YXCJB便携式岩心图象高分辨率采集仪，主要用于钻井现场和钻井平台的岩心图象高分辨率采集、管理和岩心分析。
YXCJ-Ⅵ型岩心图象高分辨率采集仪特点:
●2006年德国最新产品—真彩色高密度线阵CCD成像装置，分辩率高，采集速度快（1200线/秒），颜色逼真；
●采集分辨率最高可达1200DPI，用户可调节图象采集分辨率；
●图象质量高，比实物更清晰。具有图象裁剪和拼接自动化功能；
●设备体积小、重量轻，便于携带到钻井现场使用；
●采用了美国、台湾两项专利技术；
●具有图象色彩自校正功能，使采集的岩心图象颜色逼真、质量高；
●具有焦距自调节功能；
●具有仪器故障自诊断功能；
●使用普通工作电压：180V～260V，对电源的适应性很强。适合在钻井现场、海上钻井平台环境下使用；
●配套的（编辑、管理、分析处理等）应用软件系统功能强大、实用性强、石油地质专业适用性好； ?全中文采集、管理、分析应用界面，操作方便。
1.设备型号：YXCJ-Ⅵ型 2.设备尺寸：长×宽×高 = 1385×420×1470 mm
3.重 量：150 Kg
4.岩心直径：20 mm～160 mm
5.岩心长度：1000 mm
6.图象采集精度：350～1200DPI (14000象素/米～48000象素/米)
7.工作电压：180V～260V
8.供电频率：50HZ
9.设备功率：350W 10.环境温度：-35℃～55℃
11.环境湿度：5%～90%
12.计算机硬件环境：PentiumⅣ3.0GHz,内存1G,120GB硬盘,真彩色卡,17寸彩显示器
13.计算机软件环境：中文Windows 2000 及以上版本。
特色和优势
（一）仪器设备技术含量高
1、岩心图象高分辨率采集技术，包括：
（1）采用真彩色高密度线阵CCD成像装置，使岩心图象采集分辩率最高达到1200DPI (48000象素/米)
，用户可自行调节图象采集分辨率；采集速度快（1200线/秒），清晰度好。
（2）采用了美国、台湾两项专利技术。具有图象色彩自校正功能，使采集的岩心图象颜色逼真、质量高。具有焦距自调节功能。
2、控制技术新，采集控制采用了2006年国外最新机电控制技术：
（1）步进电机驱动器采用了美国IMS公司高性能的INTELLIGENT MOTION SYSTEM系统，为可靠控制电机的运转提供了保证。
（2）控制板采用了模块化制作，各控制板之间采用航插技术连接，保证了连接稳定，控制及时、准确。
（3）具有仪器故障自诊断功能。
（二）仪器设备成熟、稳定性好
1、岩心图象采集仪器由最初的实验样机，通过对设备的不断完善、功能提高，目前已经成熟定型；岩心图文信息储存、管理、分析处理软件系统根据油田生产和科研的应用需求，不断扩充软件功能，现已形成一套技术先进、应用功能齐全的大型软硬件系统。
2.该设备和软件系统已经获得中国新技术发明专利和油田新技术应用软件登记，并已经在全国30多家油田生产、科研单位投入使用。市场占有率超过80%。
3、使用普通工作电压（180V～260V），对电源的适应性很强。适合在钻井现场、钻井平台环境下使用。
4、与仪器设备配套的软件系统在中文Windows XP环境下开发，能够在中文Windows 2000
及以上版本的环境下运行，全中文操作界面，岩心图象采集、管理、分析处理等软件操作使用可视化程度高。
（三）仪器设备专业适用性强
1、符合国内油田对岩心采集、管理、应用的实际要求。能够保证仪器设备和系统软件与中国石油天然气集团公司勘探数据库、开发数据库建立良好的数据接口，能够与各种油田常用数据库系统（SQL、ORACAL等）兼容，能与油田勘探数据库、开发数据库形成数据共享，并符合部颁（行业）标准。
2、符合中国国情：全中文操作界面、适合国内石油勘探、开发专业人员的操作习惯（包括菜单命令、快捷键、工具栏三种操作方式和用户选择窗口等）。
3、实现了岩心图象高压缩比、低失真率的压缩储存功能，为大批量岩心图象的储存和管理提供了条件；为油田网络上实现岩心图文资料的多用户共享提供了条件。
4、提供了岩心图象网络查看及应用系统，能实现岩心图文数据网上传输、浏览和应用。
5、提供了单窗口多视域用于多井岩心图文信息综合查询、对比。保证了宏观岩心、岩石微观资料、分析化验资料、测井资料、测试资料的综合对比分析能力。
6、提供的岩心图象分析处理系统，实现了岩心裂缝、粒度、沉积构造等定性、定量地质参数的描述、测量、统计计算，描述精度达到厘米级以下。
7、提供的岩心沉积构造图象—知识库系统，是由江汉石油学院石油地质系几十年来积累的有关沉积构造方面的理论知识、实践经验和大量教学科研成果的结晶，必将对用户生产和科研工作带来一定的帮助。
8、该产品是由江汉石油学院石油地质系牵头，多学科多专业联合研制完成的，能够保证该设备的专业适用性。
（四）满足用户新的、更全面的应用需求
该仪器设备是由江汉石油学院独立研制完成的专利技术产品。虽然已经是成熟产品，
仍可根据具体油田用户的应用要求，进行进一步的修改完善、功能扩充及二次开发，以更好的满足用户新的、更全面的应用需求。
