该系统运用图象处理技术、计算机技术和数学地质方法，实现了岩心荧光图象的自动化采集；实现了荧光图、文资料及相关地质资料的永久性储存、综合管理及定量分析、处理等功能。系统采用开放数据库技术，能够与其它数据库(如Oracle、Sybase、Access等)兼容，达到数据库共享的目的。
岩心荧光图象高分辨率采集仪采用独特设计方法和多项先进技术，特别适合弱光下荧光图象采集。采集的岩心荧光图象清晰度高、色彩还原性好，能够实现岩心含油情况定量分析等应用需求。
该系统采用中文Windows
2000作为系统软件开发平台，选择功能强大的MS-Visual C++ 6.0
作为程序开发工具，研制完成的一套开放型、可视化应用软件系统。具有功能齐全、内容丰富、用户界面友好、操作使用方便、实用性好、兼容性强等特点。
整个系统在Internet网上运行，大大方便用户对岩心荧光图象和相关数据的应用 。
该系统包括一套岩心荧光图象高分辨率采集设备和相应的软件系统 :
1、YGCJ-Ⅱ型岩心荧光图象高分辨率采集仪
2、岩心荧光图象编辑、处理、测量子系统
3、岩心荧光图象库及管理子系统

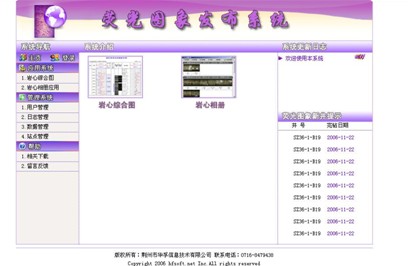

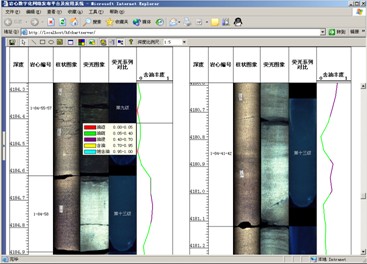

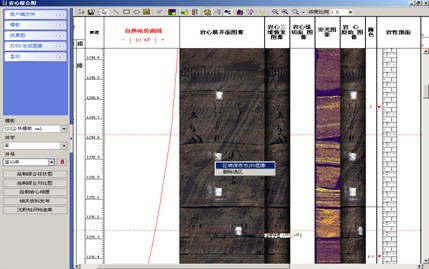

4、岩心荧光图象综合数据发布与应用系统

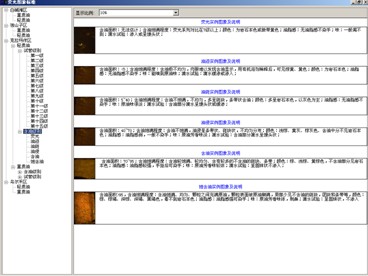

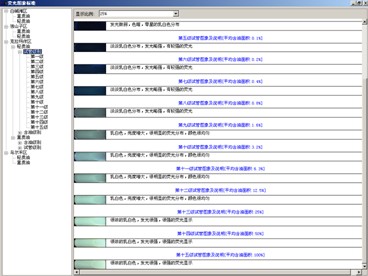

5、岩心荧光图象分级标准子系统
6、岩心荧光图象分析子系统
7、图象压缩/解压缩模块

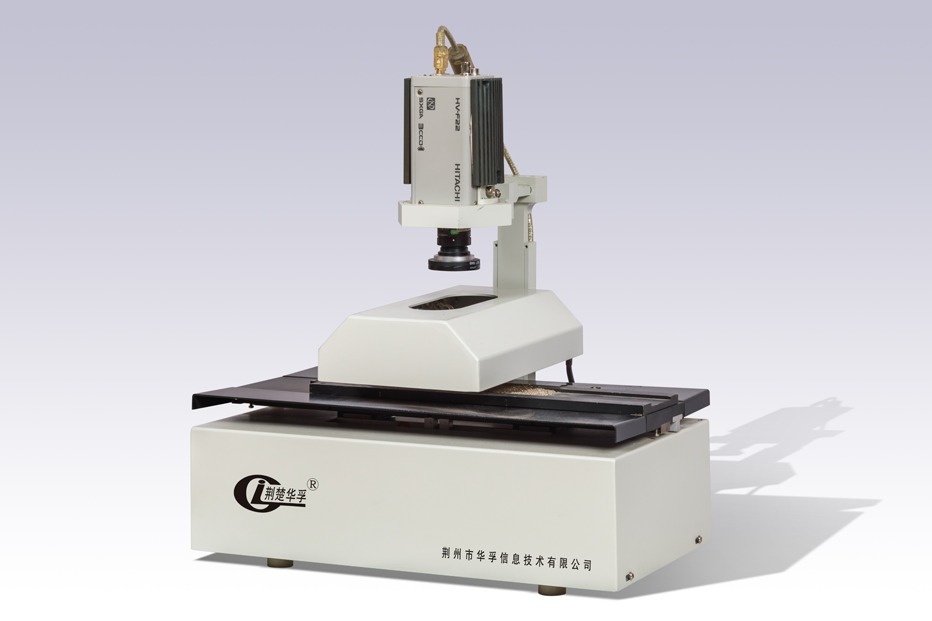

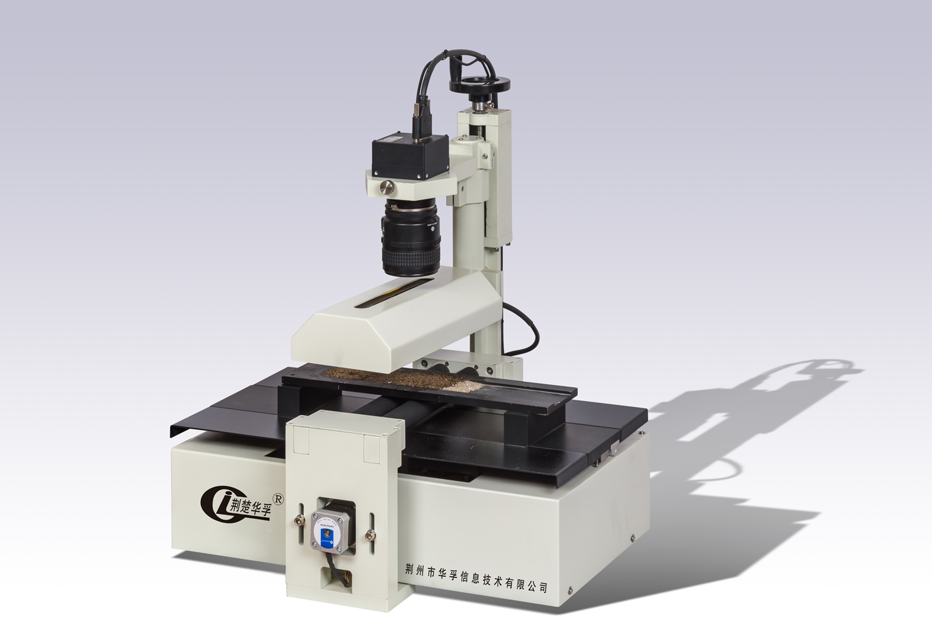

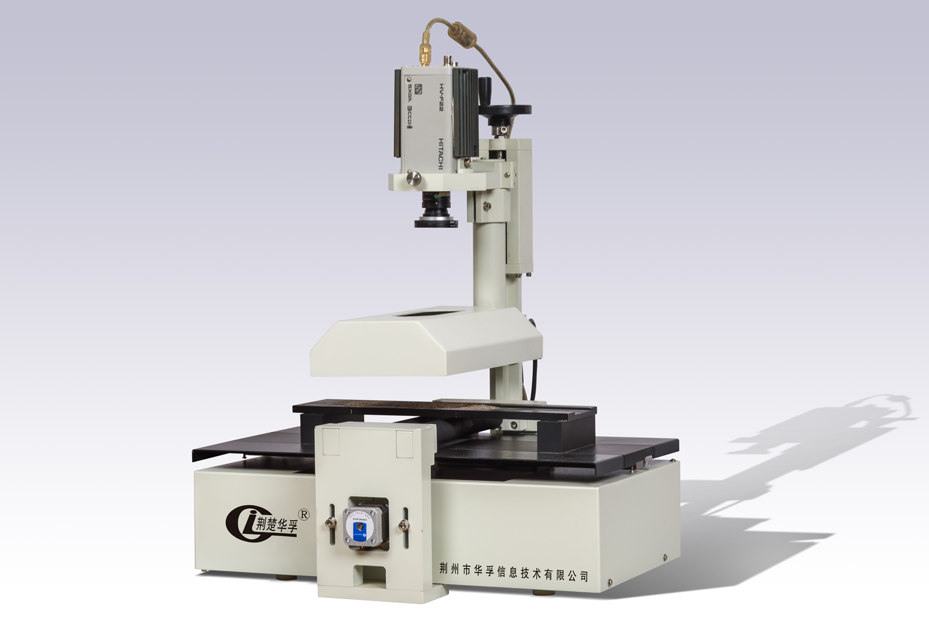

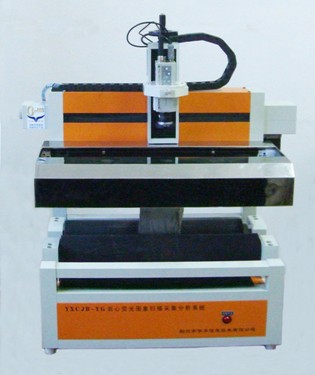

岩心荧光图象高分辨率采集仪是专门用于岩心和岩屑荧光图象采集的机电一体化设备。该仪器主要由特制紫外光源、高清晰度
3CCD真彩色线阵成像装置、电机驱动机械装置、荧光图象采集控制、荧光图象处理与分析等五部分构成。通过与仪器配套的荧光图象分析系统的操作，能够实现岩心剖面、外表面的荧光图象自动化采集、编辑、处理和分析，确定岩石含油性质、含油级别和含油饱满程度等。可将采集的荧光图象以多种图象格式存储在图象数据库中，实现岩心原始荧光图象永久性保存。该仪器由我公司独立研制完成，设计合理、操作简单、方便可靠。采用独特设计方法和多项先进技术，使用高清晰度3CCD真彩色线阵成像，分辨率高达800TV线，S/N为61dB，
机电控制采用美国、台湾两项专利技术，对电源的适应性强，适合在各种恶劣环境使用，配套的应用软件系统功能强大、实用性强，特别适合弱光下荧光图象采集。采集的岩心荧光图象清晰度高、色彩还原性好，能够实现岩心含油气定量分析。

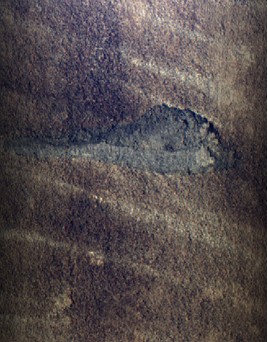

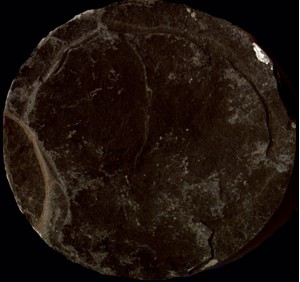

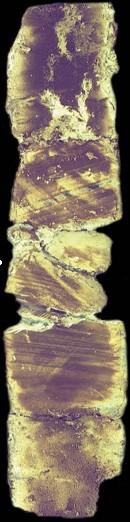

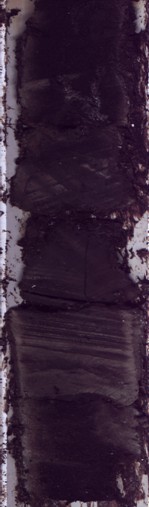

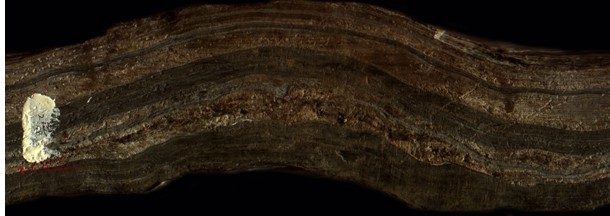

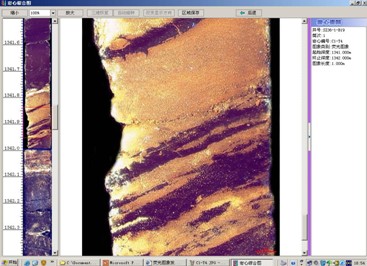

一、岩心荧光外表面图象可以恢复到岩心荧光图象原貌，并能够按要求任意旋转、放置、放大和缩小，还能以不同的速度和角度自动旋转。
二、系统提供多种岩心荧光图象编辑功能
1.能够任意旋转图象的方向；
2.任意改变图象的尺寸；
3.方便灵活的图象裁剪及拼接；
4.任意放大和缩小显示图象。
三、系统提供岩心荧光图象测量功能，能够测量0.05 mm以上地质特征的长度、宽度、和方向。

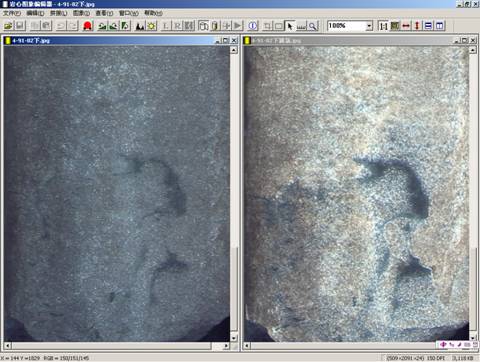

四、系统提供多种岩心荧光图象处理功能，用于提高岩心荧光图象视觉效果，并能实现岩屑地质特征的测量，其主要特点如下：
1．调整岩心荧光图象的亮度/饱和度/色度：通过RGB—SUL坐标变换将原图象用亮度、
饱和度、色度表示，在这种方式下用户可以直观地调整图象的亮度、饱和度和色度， 用于改善图象质量。该方法使用非常方便简单。
2．调整岩心荧光图象的亮度/对比度/灰度：调整图象的亮度、对比度和灰度系数也是
一种非常有效的处理方法，改变图象的对比度可以使岩心荧光图象的某些特征更加突出和清晰可辨；改变灰度系数可以使图象的黑暗
区域的微小特征变化变得清晰可辨，使岩心荧光图象地质特征的测量更加方便。
3．调整图象分布曲线，用于改善岩心荧光图象的质量。
4．图象清晰化处理。
5．图象光滑处理。
五、多种图象采集设备接口：支持岩心荧光图象扫描采集仪、数码相机、扫描仪。
目的

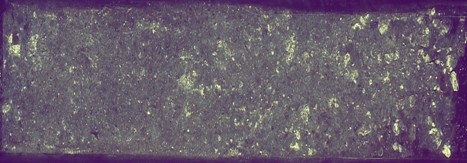

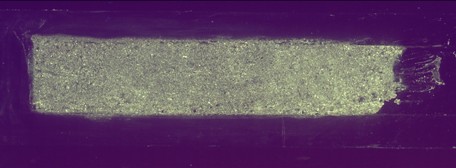

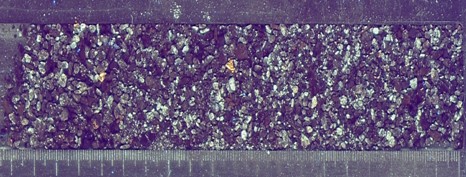

PDC岩屑是通过钻井获得的能够直观反映地层情况的珍贵资料。虽经历了降压、脱气、钻井液冲刷过程，但岩屑仍保存了地层含油气信息。通过现场岩屑荧光扫描采集及相关分析技术，能够获得岩屑刚出井筒时的含油气信息。
PDC岩屑经过特殊紫外光源照射，获取岩屑含油(气)的数字荧光图象，直观记录了岩屑的含油气信息，对岩屑含油(气)图象保存提供了第一性资料，为及时评价地层含油
(气)性和 油质判别创造了条件。所以现场荧光扫描采集对于地层含油气性评价和油气勘探开发有着重要意义。
岩屑荧光扫描采集原理
岩屑荧光图象采集是岩屑在荧光灯的照射下，基于石油有机成分都发荧光的特点采用高分辨率的数字成像技术及机电一体化设备采集岩屑发光物质，获取岩屑荧光数字图象。
岩屑出筒后，虽然有泥浆、化工料及其冲洗过程等不同程度的干扰，但从大量的实验研究表明，岩屑的孔隙中仍保留着大量原始地层的流体信息，采用数字成像技术将岩屑实物在紫外线照射下所发出的荧光，更能真实地采集成数字图象，能直观反映出地层油显示特征，并以图象文件的形式保存下来，建立岩屑荧光综合图库和管理应用系统，为岩屑荧光图象配合其它相关的图文资料进行永久性存储、研究和应用，并采用计算机与数字图象处理技术开发专门的算法软件，对荧光图象资料进行含油级别及含油性质的分析评价，为荧光检测及其定性与定量分析提供一种新的技术手段，对油气勘探开发有着重大的意义。
含油气岩心（岩屑）荧光扫描技术在石油勘探中的作用
1、利用岩心（岩屑）荧光扫描、分析以及综合资料网络发布技术在对油气显示的发现更直观、快捷，而且在油气层识别上有独特技术优势。
2、通过荧光图像处理软件，能准确识别岩心（岩屑）荧光图像中荧光的颜色、强度及发光面积，为定量评价油气层奠定基础。

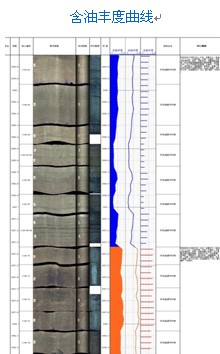

3、岩心（岩屑）荧光图像的含油丰度曲线对油气层的变化趋势有直观认识，为深入研究和评价储层提供可靠依据。
4、含油气岩心（岩屑）荧光高分辨率扫描技术能及时对刚出筒的岩心含油性特征进行长期保存，提供直观真实的图像信息，为储层的精细研究和评价提供可靠依据。
5、采集的岩心（岩屑）荧光图像资料能及时发布到网上，供研究、应用人员掌握最直接的第一手资料。
